Hoe plaats je je Revit model in het RD-stelsel met Revit 2022?
Bert van der Hoeven
Met Autodesk Revit kan je levensechte modellen van je gebouw of installatie maken. Na het virtueel uitwerken van het model, kan het gebouw daadwerkelijk gebouwd worden. De juiste locatie van het gebouw wordt in Nederland gepositioneerd in het RD-stelsel.

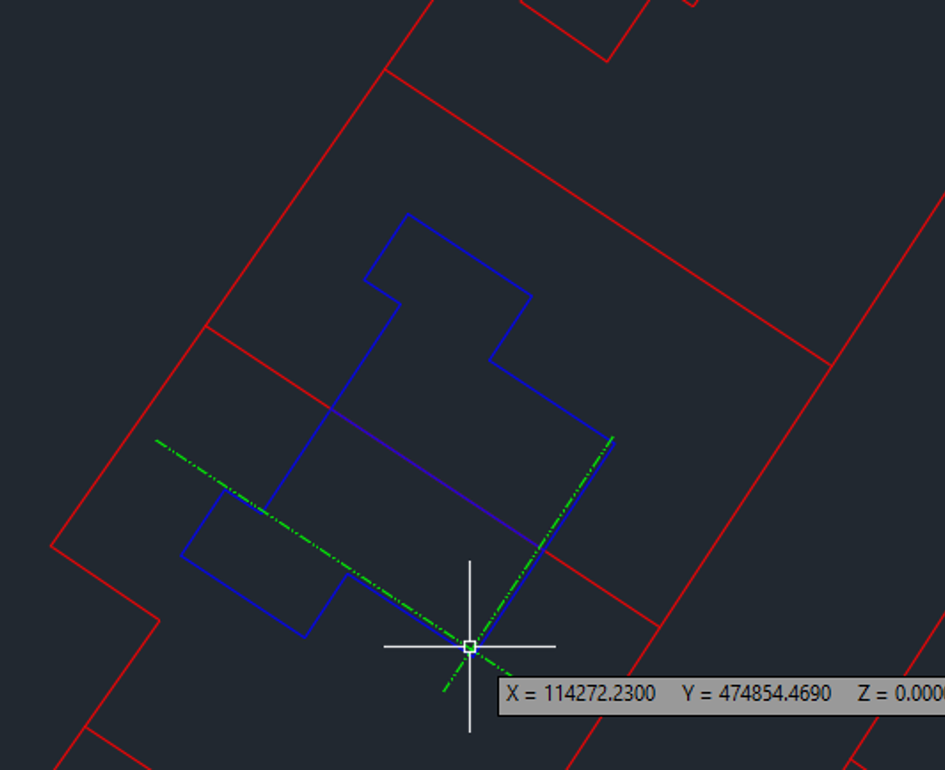

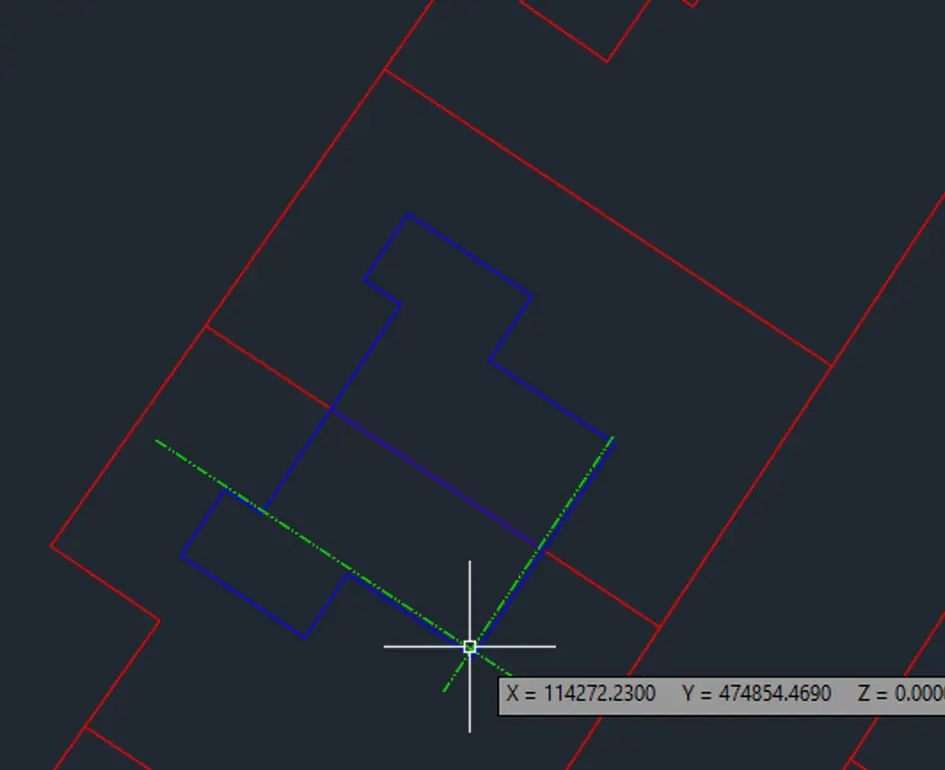

AutoCAD tekening met de positie van een woning in het RD-stelsel X= 114272 meter en Y=474854 meter.
Rijksdriehoekstelsel
Het Rijksdriehoekstelsel is een coördinatensysteem voor Nederland. De Y as ligt naar het werkelijke noorden, het X as oosten ligt hier haaks op. Met dit stelstel kunnen gebouwen in Nederland op de juiste locatie worden gepositioneerd. Het 0-punt van het RD-stelsel ligt ver buiten Nederland. Voor meer informatie zie deze website.
Om de nauwkeurigheid van Revit te waarborgen is het maximale bereik 20 Miles (33Km) met het Revit 0-punt in het midden.

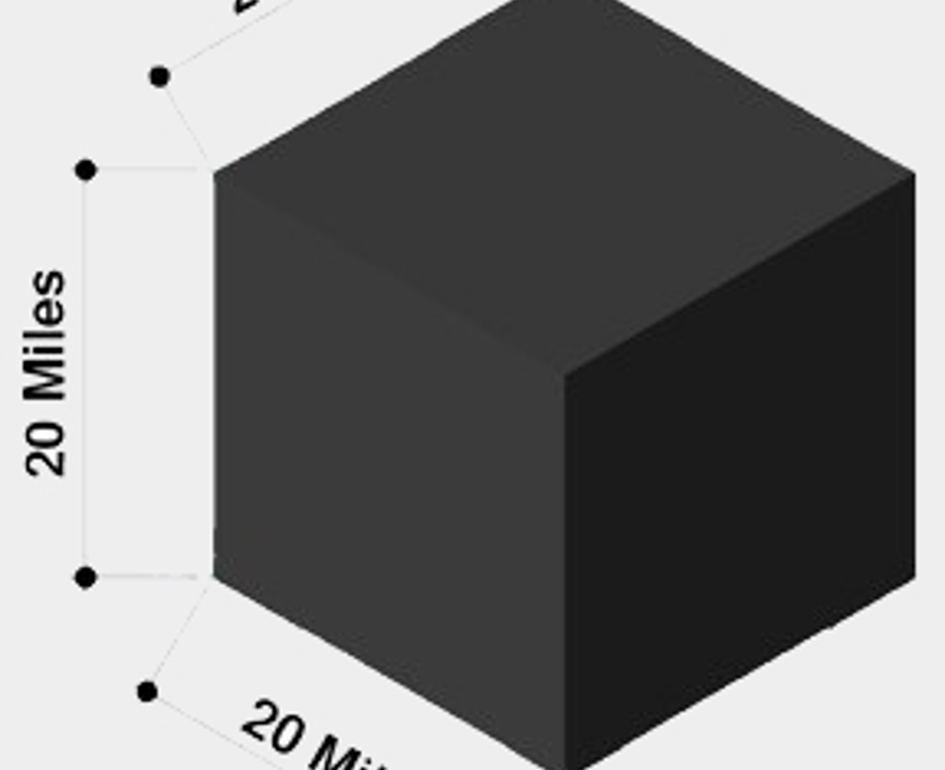

Het maximale bereik van het coördinatensysteem van Revit
Door de beperking van 20 Miles (33 km) is het niet mogelijk om Revit modellen direct in het RD-stelsel te plaatsen. Om modellen toch op een juiste wijze in het RD-stelsel te kunnen positioneren, zijn er in Revit een tweetal hulppunten toegevoegd:
- Project Base Point voor het 0-punt van het project.
- Survey Point voor het 0-punt van het RD-stelsel.

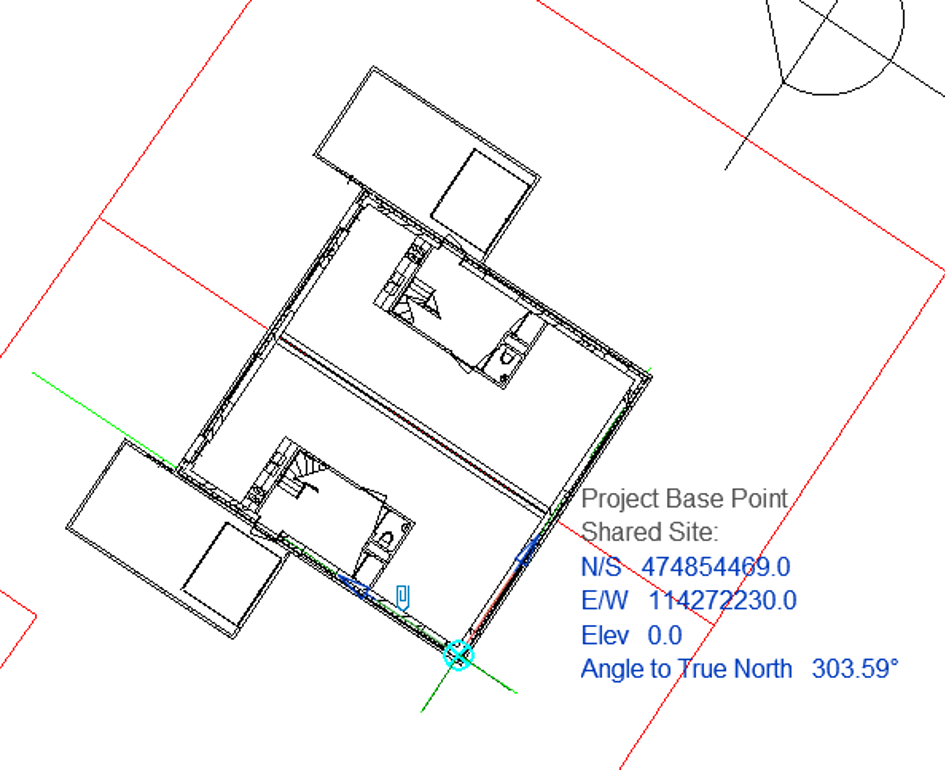

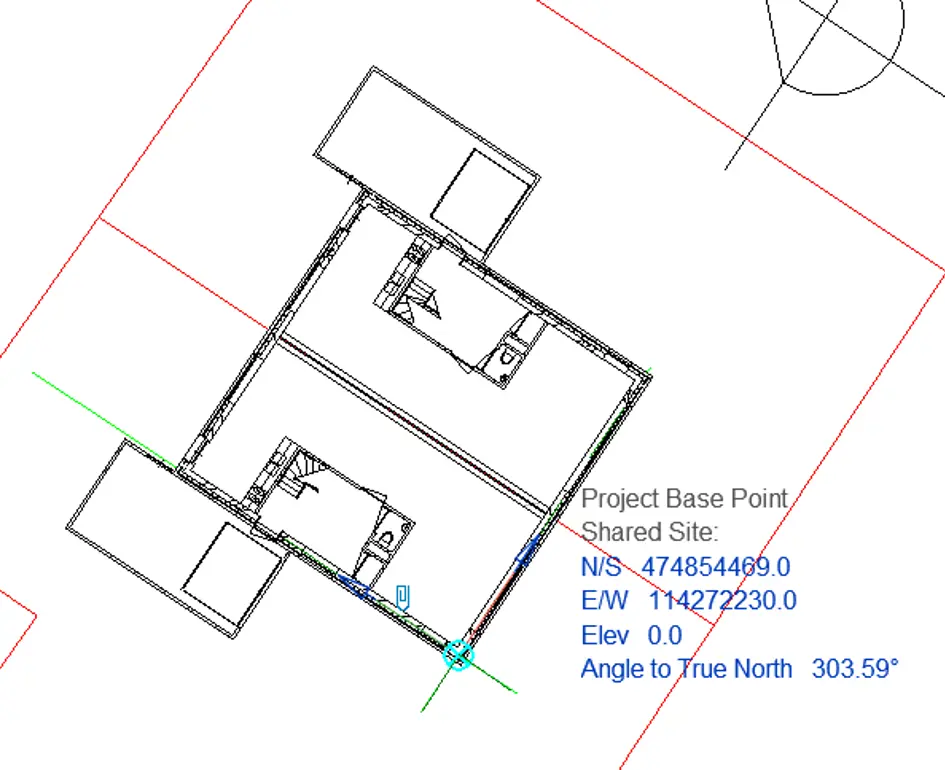

Revit model geplaatst in het RD-stelsel
In de onderstaande video laat onze docent Bert van der Hoeven zien hoe je een AutoCAD DWG situatie tekening in RD-coördinaten kan koppelen aan je Revit model.
In de onderstaande video zie je hoe je een Revit model naar AutoCAD kan exporteren in RD-coördinaten.
Wist je dat?
Wist je dat in BIM projecten het instellen van het juiste 0-punt een voorwaarde is bij het leveren van modellen?
