Inventor 2027: iLogic codeblocks, verbeteringen in Assembly Mirror en Content Center
Wim Meijer
Autodesk introduceert met Inventor 2027 opnieuw een reeks verbeteringen die het ontwerpproces binnen de maakindustrie verder stroomlijnen. In deze versie van Inventor komt de nadruk nog meer te liggen op efficiëntie, vermindering van handmatige handelingen en verdergaande automatisering binnen het ontwerpproces.
Er zijn behoorlijk wat functies en verbeteringen toegevoegd aan Inventor. Zoals verwacht is er een AI-assistent geïntegreerd in het programma. Net als al eerder bij AutoCAD gedaan werd is dit nu ook uitgerold in andere programma's uit de range van Autodesk, zoals Inventor en ook Revit. De AI-assistent voorziet de gebruiker van adviezen terwijl er wordt ontworpen. Hierdoor is het niet langer nodig om het programma te verlaten om de hulp van AI in te kunnen schakelen.
Absoluut handig, maar wat betreft Consultant Mechanical Solutions Wim Meijer zijn het drie andere slimme opties in Inventor 2027 die met name het vermelden waard zijn. Hieronder licht hij deze vernieuwingen uit die in de praktijk echt het verschil zullen maken: verbeteringen in de Mirror-functionaliteit, nieuwe mogelijkheden binnen iLogic en uitbreidingen in het Content Center.

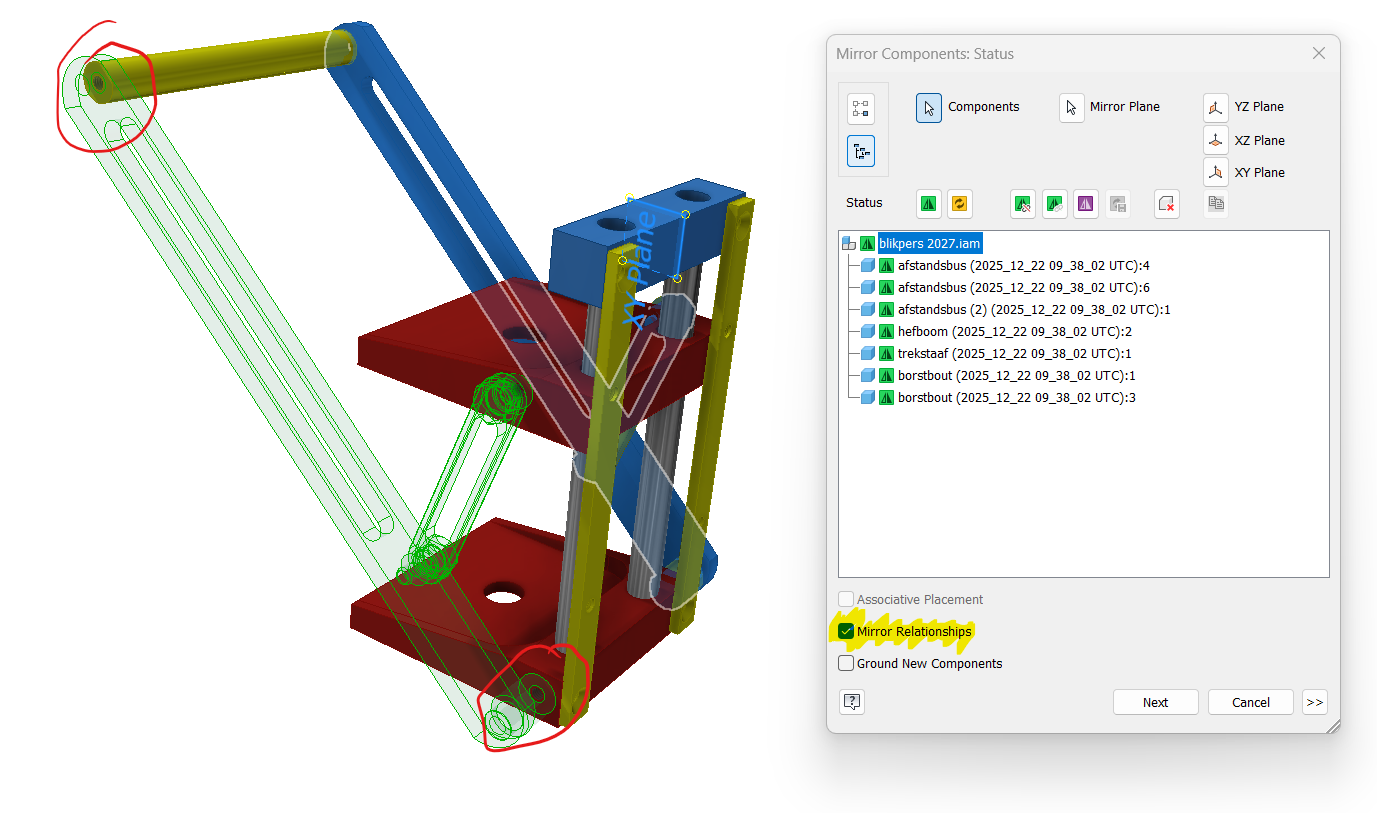

Mirror: belofte wordt waargemaakt
De Mirror-feature doet in Inventor 2027 eindelijk wat je er als gebruiker al langer van verwachtte. Hiermee wordt een belofte uit eerdere versies nu echt goed ingelost. Waar de functionaliteit in voorheen nog beperkingen had, worden nu ook de onderliggende relaties van componenten correct meegenomen bij het spiegelen.
Met de optie 'Mirror relationships' worden onderdelen niet alleen geometrisch gespiegeld, maar blijven ook hun onderlinge verbindingen intact en dit levert een flinke tijdswinst op. Dit heeft voornamelijk voordelen bij beweegbare componenten zoals de armen van de blikpers. De aanhechtpunten dienen overigens nog wel handmatig te worden voorzien van een relatie, deze kun je natuurlijk niet spiegelen. De verbetering van de Mirror functie is echter sowieso een grote stap vooruit ten opzichte van werkwijzen die eerder vaak gekozen werden, zoals het met 'ground' op slot zetten van statische onderdelen. Dit was namelijk niet flexibel en kon daardoor nadelig zijn als er achteraf nog wijzigingen aangebracht moesten worden. Kortom: het nieuwe Mirror is een welkom voordeel!

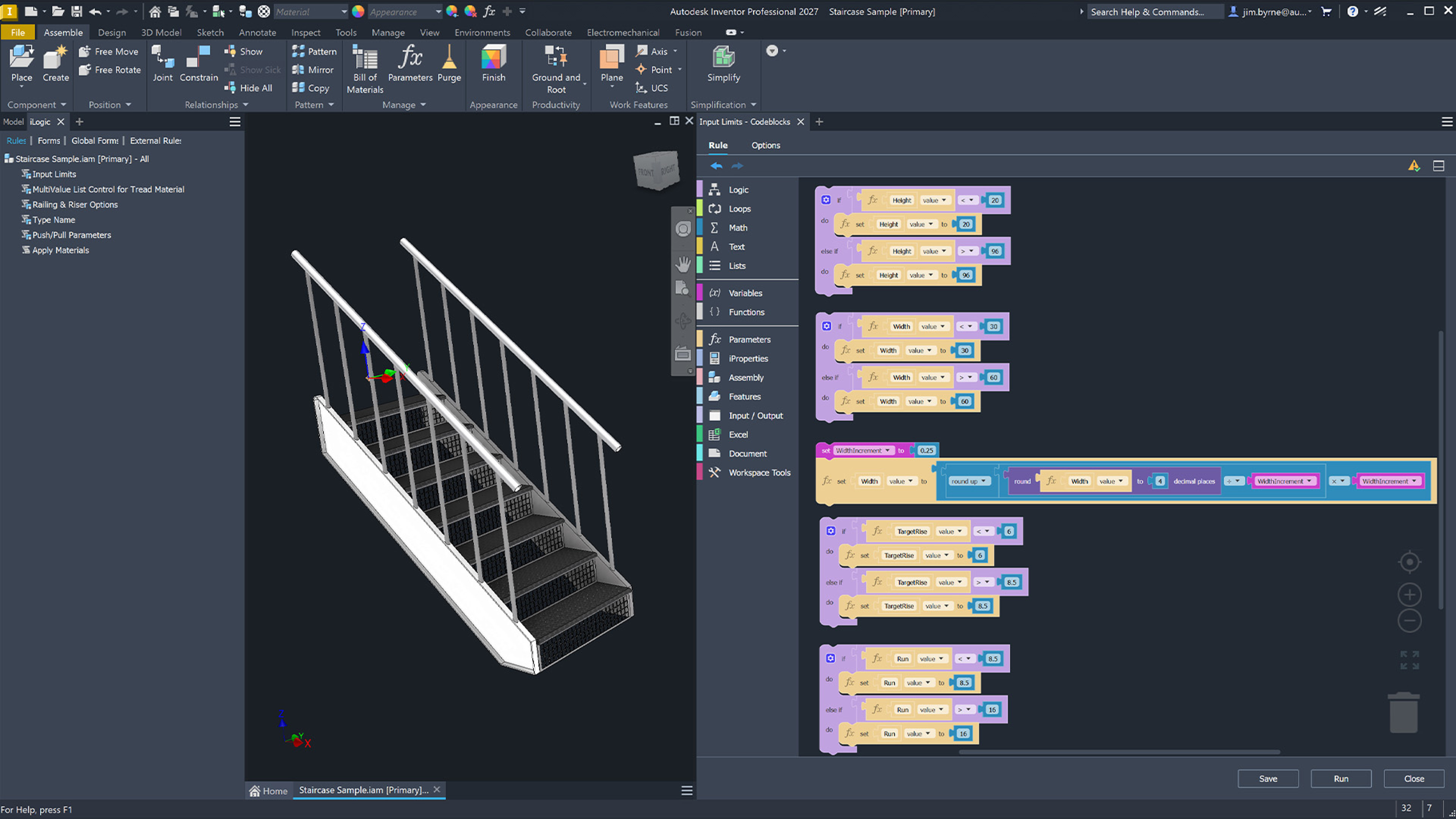

iLogic code blocks: automatiseren zonder programmeerkennis
iLogic is al langer een kloeke tool binnen Inventor voor het automatiseren van ontwerpen. Met Inventor 2027 wordt deze functionaliteit een stuk toegankelijker gemaakt door de introductie van code blocks.
Met iLogic kunnen regels worden toegevoegd aan een ontwerp, waarmee varianten en samenstellingen automatisch gegenereerd worden. Denk bijvoorbeeld aan een transportband: door alleen de lengte op te geven, kunt u met iLogic in Inventor automatisch de juiste configuratie samenstellen, inclusief de benodigde rollen en ondersteuningsstructuren.Als de condities eenmaal goed ingesteld zijn levert dit natuurlijk een enorme tijdswinst op en bovendien worden zo handmatige fouten voorkomen.
Nu zullen de meeste gebruikers van Inventor niet automatisch ook kennis hebben van programmeertalen en dan is, of liever gezegd: was het instellen van dergelijke regels een behoorlijk pittige opgave.
De nieuwe code blocks maken het mogelijk om deze logica visueel op te bouwen, zonder dat er programmeerkennis benodigd is. Gebruikers werken met grafische bouwstenen, terwijl Inventor op de achtergrond de bijbehorende code genereert. Dit verlaagt de drempel om automatisering toe te passen aanzienlijk.
Content Center: verbeterd beheer van onderdelen en samenstellingen
Onderdelen die we vaker gebruiken en willen delen met de rest van het team kunnen we opslaan in het Content Center. Deze bibliotheek voor herbruikbare onderdelen werkte al uitstekend en heeft in Inventor 2027 nog een relevante verbetering gekregen.
Naast componenten kunt u nu ook samenstellingen centraal opslaan en eenvoudig delen en hergebruiken binnen verschillende projecten. Het publiceren van onderdelen volgt nog steeds een vast proces, waarbij toegang tot een read/write bibliotheek en autorisatie vereist zijn. Belangrijke toevoeging is de verbeterde ondersteuning van Model States bij samenstellingen. Hierdoor kunnen varianten van een ontwerp beter worden beheerd en gedeeld binnen teams. Dit maakt het Content Center nog waardevoller als centrale bron voor gestandaardiseerde componenten en zal het werken aan verschillende projecten vereenvoudigen.
AI in Inventor
Net als in andere producten van Autodesk is ook in Inventor 2027 een AI assistant geïntegreerd. Deze assistent ondersteunt gebruikers tijdens het ontwerpen door suggesties en inzichten te geven zonder dat het nodig is om daarvoor het programma te verlaten of bijvoorbeeld te moeten kopiëren en plakken in een andere tool.
Hoewel deze functionaliteit nog niet uitontwikkeld is en ons de komende jaren vast nog verder gaat verrassen laat dit nu al heel duidelijk zien welke richting Autodesk opgaat: een zo ver mogelijk geïntegreerd ontwerpproces met meer ondersteuning tijdens het ontwerpen zelf.
Conclusie: efficiënter en toegankelijker ontwerpen in Inventor
Inventor 2027 bouwt verder op bestaande functionaliteiten en maakt deze in de praktijk beter toepasbaar. Vooral de verbeteringen in Mirror, de toegankelijkheid van iLogic en de uitbreidingen in het Content Center dragen bij aan een efficiënter ontwerpproces.
Door meer automatisering en betere ondersteuning van bestaande workflows wordt het voor gebruikers steeds eenvoudiger om snel en consistent te ontwerpen en te beheren.
