De nieuwe ontwerpomgeving van Autodesk Fusion

Met de nieuwste update van Autodesk Fusion is de ontwerpomgeving ingrijpend gewijzigd. Waar voorheen werd gewerkt met één bestandstype waarin onderdelen en samenstellingen naast elkaar konden bestaan, behoort die werkwijze nu tot het verleden. De gebruiker start voortaan vanuit een overzichtelijk beginscherm waarin direct een keuze wordt gevraagd. Die keuze is bepalend voor de manier van werken en de beschikbare commando’s.

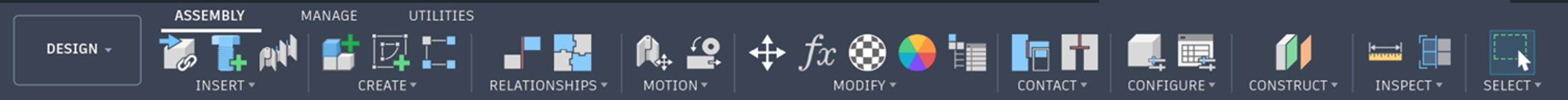

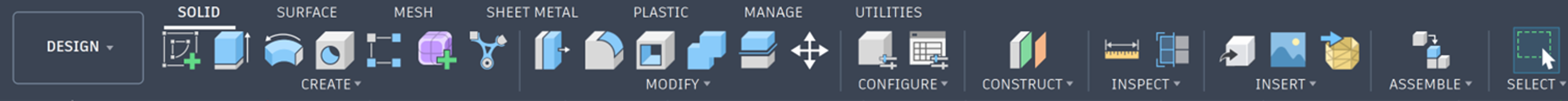

Kies je bijvoorbeeld voor Part Design, dan past de werkbalk zich volledig aan deze ontwerpfase aan. Dit geldt eveneens voor andere ontwerpomgevingen binnen Fusion, zoals Assembly en Sheet Metal.

Ontwerpen volgens de Bottom-Up Design-methodiek

De ontwerpmethode die Autodesk met deze update expliciet ondersteunt, sluit aan bij de klassieke CAD-werkwijze zoals gebruikers die kennen van Inventor en SolidWorks. Deze methode staat bekend als Bottom-Up Design.

Door vooraf duidelijke keuzes te maken, krijgen ontwerpen meer structuur. Dit helpt om fouten te voorkomen en maakt het ontwerp beter beheersbaar, zeker wanneer projecten complexer worden of door meerdere ontwerpers worden opgepakt. De scheiding tussen onderdelen en samenstellingen zorgt voor overzicht en consistentie in het ontwerpproces.

Werken met External Components

Tegelijkertijd blijft Autodesk realistisch. Het is immers een illusie dat alle losse componenten volledig los van elkaar ontworpen kunnen worden om daarna probleemloos samen te voegen. Daarom is het nog steeds mogelijk om een onderdeel binnen de samenstelling te maken.

In dat geval wordt het onderdeel aangemaakt als een External Component. Hiermee blijft de relatie met de samenstelling behouden, zodat onderlinge afhankelijkheden correct blijven werken en het ontwerp logisch blijft opgebouwd.

Toch liever 'zoals vroeger' werken? Gebruik Hybrid Design

Voor gebruikers die liever werken volgens de “oude” werkwijze, is er de optie Hybrid Design. Hierbij wordt gewerkt met zowel interne als externe componenten. Voorheen gold hierbij de gouden regel om altijd te beginnen met het aanmaken van een component om verwarring te voorkomen.

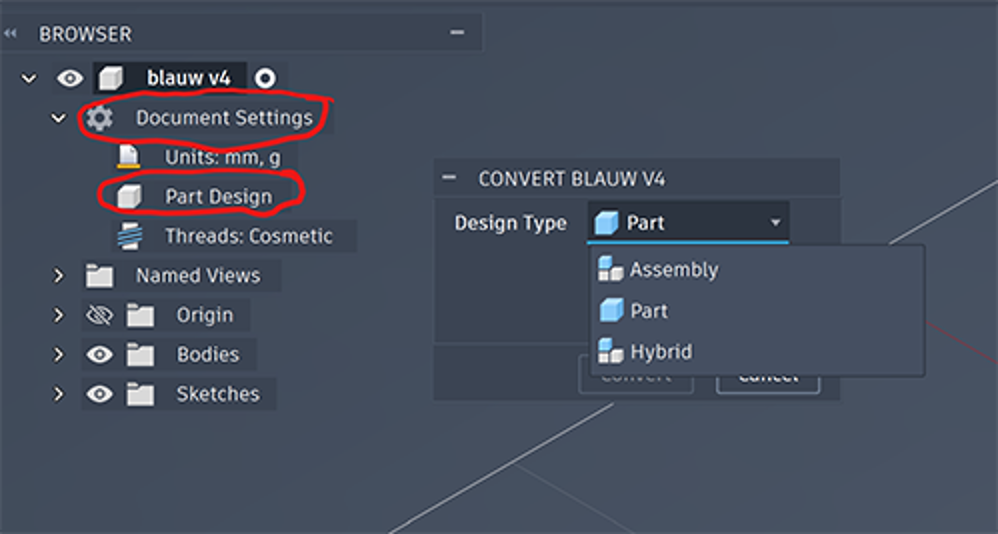

Met de nieuwe werkwijze is dit niet langer noodzakelijk. Fusion dwingt meer structuur af aan de voorkant, maar blijft flexibel in het gebruik. Mocht bij het aanmaken van een bestand toch de verkeerde keuze zijn gemaakt, dan is dit eenvoudig aan te passen. Dit geeft je dus ook achteraf nog alle mogelijkheden.

Templates: kleine investering, groot voordeel

Bij het aanmaken van een 'drawing' biedt Fusion nu prominenter de mogelijkheid om een template te kiezen. Deze optie bestond al, maar is nu nadrukkelijker onderdeel van de workflow.

Het opzetten van een eigen template kost in eerste instantie wat tijd, maar verdient zichzelf snel terug. Directe voordelen zijn: consistente tekeningen, minder handmatig werk en een professionele uitstraling.

Waardevolle update

De nieuwste update van Autodesk Fusion is een duidelijke stap vooruit en zeker de moeite waard. Door meer structuur aan te brengen in de ontwerpomgeving en door de gebruiker bewuste keuzes te laten maken sluit Fusion beter aan bij professionele ontwerpmethodieken. Tegelijkertijd blijft de flexibiliteit behouden die veel gebruikers waarderen.

Voor zowel ervaren Fusion-gebruikers als organisaties die zich oriënteren op training of implementatie van de geüpdatete versie biedt de nieuwe werkwijze meer overzicht, eenvoud en betrouwbaarheid in het ontwerpproces.

Laat het me gerust weten als u een vraag heeft over Fusion en deze update of graag meer wilt weten over een specifieke functie of een training. Ik ben zeer benieuwd naar de ervaringen en reacties!
